Kapacitív billentyűzet
Kapacitív billentyűzet

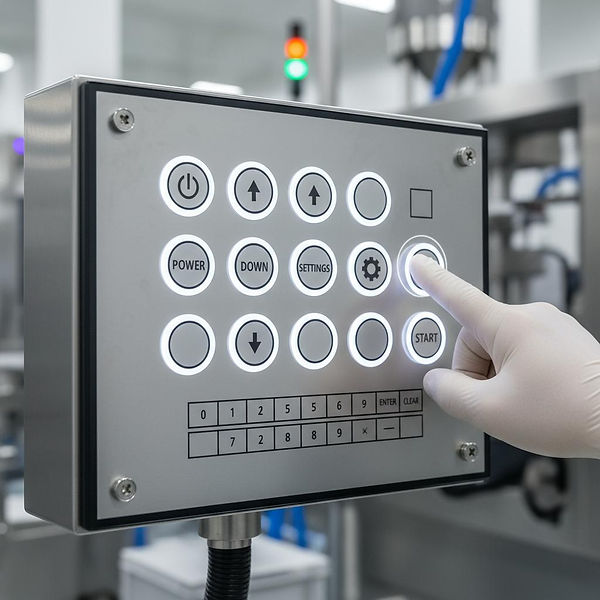

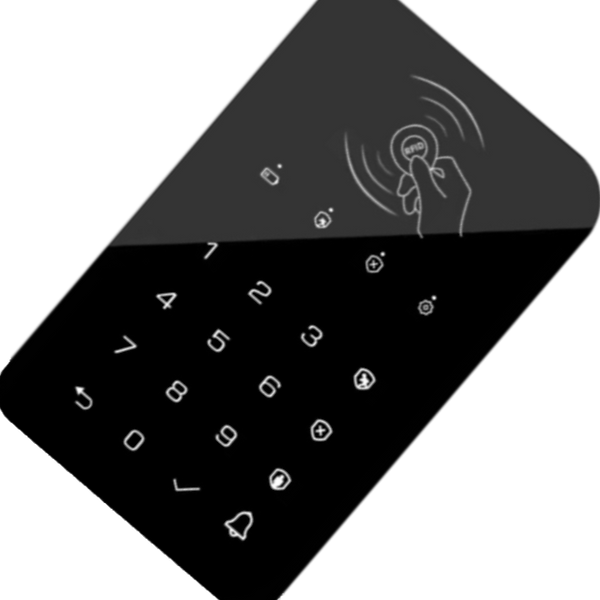

A kapacitív tasztatúrák modern megjelenést és egyúttal üzembiztos működést garantálnak. A kapacitív szenzorok direkt hordozóra nyomtatással vagy utólagos laminálással rögzíthetőek az előlapi design panelra. A panel lehet üveg, polikarbonát, plexi vagy egyéb, elektromosan nem vezető anyag. Könnyen és költséghatékonyan kialakítható, teljesen vízálló, vandálbiztos billentyűzet is ezen technológiával. A kapacitív billentyűzetek lehetnek részben vagy teljesen átlátszóak, átvilágíthatóak is.
A tasztatúra kimeneti jele kapacitás változás, melyet megfelelő elektronikával lehet dekódolni.
Általános felépítések
Egyik leggyakoribb kialakítás, hogy a design előlap fólia vagy panel és a kapacitív szenzorokat tartalmazó fólia össze van laminálva.
Másik elterjedt kapacitív tasztatúra megoldás, hogy a szenzorokat direktbe a design hordozóra (lehet üveg, plexi, fólia, stb.) visszük fel.
Hogyan működik?
Egy elektródás megoldásnál kapacitás változás jelentkezik az elektróda és a test között ha közelítünk vagy megérintjük a felületet.
Két elektródás megoldásnál kapacitás változás jelentkezik a két elektróda között ha közelítünk vagy megérintjük a felületet.
A kapacitív érzékelő elektronikával mindkét esetben a legnagyobb, határértéken kívüli kapacitás változást kell detektálni, így kizárhatjuk a környezeti hatásokat, szórást és egyéb hibákat.
