Fóliabillentyűzet
A fóliatasztatúra (fóliabillentyűzet) modern elektronikai ipar egyik népszerű HMI megoldása.
Mûszeripari, orvos technológia, járműipari, automatizálási területeken elterjedt, népszerû kialakítási lehetõsége a kapcsoló és vezérlõ egységeknek.
Előnyei más hagyományos megoldásokkal szemben:
-
Szélsõséges körülmények között kiválóan alkalmazható. Extrém felhasználási területek közé tartozik a kültéri, magaslati és nedves környezetben történõ beépítés. Jól viselik a szélsõséges hõmérséklet és nyomás ingadozást.
-
Beépítése egyszerű (erős öntapadó réteg a legtöbb felületre felragasztható), csekély helyet foglal el a készülék előlapján (összvastagság már 0.5 mm-től kivitelezhető).
-
Elektromos vezérlőpanel tervezését leegyszerűsíti a tasztatúra belső áramköri elrendezése.
-
Költséghatékony megoldása a nagy és közepes szériás gyártásoknak.
-
Higénikus, jól és könnyen tisztítható felhasználói felületet biztosít.
-
Hosszú élettartam, 1 millió – 5 millió gombnyomás.
Galéria
Professzionális fóliatasztatúrák ipari, orvosi, automotive és egyéb elektronikai felhasználásokhoz. FLEXTEC HUNGÁRIA KFT. több mint 20 éves gyártási tapasztalat a HMI megoldások területén! Fóliabillentyűzetek jellemzői:
• Tartós kivitel, zord körülmények esetén is.
• Egyedi kialakítások és egyedi grafika.
• Vízálló, vegyszer álló, UV álló megoldások.
• Gyors tervezés és gyártás a kiskunhalasi üzemünkben.
• Versenyképes árak, európai minőség. Felhasználás: Orvosi műszerek, automotive kezelőpanelek, ipari vezérlők, labor berendezések. Gyártási technológiák: Szitanyomás, digitális nyomtatás, lézervágás, stancolás, hőformázás, kézi és gép szerelés.
Általános felépítések
Grafikai megoldások
Grafikai kivitelezés szitanyomtatással és digitális nyomdai technológia alkalmazásával készül. Design fóliák legkülönfélébb felületi struktúrával valósíthatóak meg.
Fólia típusok, felületük szerint
- Matt-velvet felületi struktúrájú fóliák
- Finoman struktúrált-Fine típusú fóliák
- Fényes fóliák
- Antiglár vagy antireflex fóliák
Az előlapfóliák ezen felül rendelkezhetnek magas karc és vegyszer állósággal, UV stabilitással és 'anti newton ring' bevonattal.
Kijelző ablakok, LED ablakok
- Víztiszta átlátszó
- Matt átlátszó
- Színezett
- Sötétített
Vagy ezek kombinációja.
.png)
Egyedi QR és vonalkód
Sorozatszámok, QR kódok, vonal kódok, illetve más egyedi azonosítok nyomtatása tasztatúrára, műszerelőlapra és ipari címkékre.
Domborítás
Lehetőség van a gombok, vagy más design elemek domborítására. A domborítás lehet design elem és funkcionális megoldás is. A domborítás speciális hőformázással történik egyedi klisék és szerszámok alkalmazásával.
Jellemző típusai:
A tasztatúrák IP védettségét jelentősen befolyásolja a hátoldali öntapadó réteg és a kivezetés kialakítása. Ezen IP védettségek csupán tájékoztató jellegűek, a maximális elérhető fokozatot jelentik!
A védettség még jelentősen függ az öntapadó és a hordozó felület típusától és a kompatibilitásuktól, a felület előkészítésétől, kivezetés kivágás szerelés utáni szigetelésétől és a helyes beépítéstől is.
IP fokozatot befolyásoló alap kialakítások:
IP védettség szerinti kialakítások

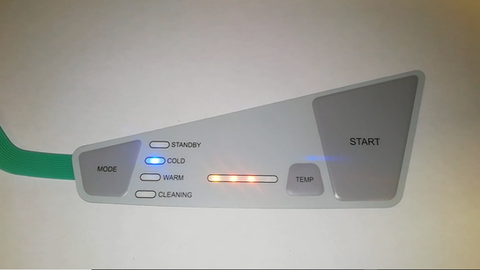

Tasztatúrába épített LED és háttérvilágítás
Lehetőség van a tasztatúrákba különféle LED-ek beépítésére. Megspórolható vele a készülékház átfúrása, LEDek PCB-be integrálása, PCB távtartókkal rögzítése a fedélhez és egyéb járulékos szerelési munkák.
Továbbá speciális, alacsony feszültségű, ultravékony homogén háttérvilágítási megoldásokat is kínálunk!
Csatlakozó típusok
A fóliabillentyűzetet elektromos kivezetésével tudjuk a vezérlő elektronikához kapcsolni. A csatlakozó típus kiválasztásánál figyelembe kell venni a rendelkezésre álló helyet, az esetleges mechanikai igénybevételt és az adott szériához megfelelő költséghatékonyságot.
Zsebes tasztatúrák
Zsebes kialakítású tasztatúrákba normál papír címkét helyezhetünk be, így a tasztatúrát egyedileg konfigurálhatjuk, feliratai módosíthatjuk.
Hátoldali öntapadók
A megfelelő öntapadó kiválasztása nagyon fontos. Nem megfelelő választása esetén a tasztatúra leválhat a felületről, nem alakul ki az elvárt IP védettség. Főbb szempontok:
A hordozó felület felületi energiája
- Alacsony felületi energiájú anyagok: pl. polietilén, polipropilén, porfestett felületek. (javasolt öntapadó: 3M 300LSE) - Közepes felületi energiájú anyagok: pl. poliészter, polikarbonát, ABS, stb. (javasolt öntapadók: Ritrama, Lohman, 3M 467MP, 3M 468MP) Magas felületi energiájú anyagok: pl. Alumínium, réz, acél, stb. (javasolt öntapadók: Ritrama, Lohman, 3M 467MP, 3M 468MP)
A hordozó felület érdessége
Az érdességnek megfelelő vastagságú öntapadó film kiválasztása szükséges. Amennyiben Rz érték alacsony (fényes, tükör felület), akkor 10 mikronos öntapadó film elégséges. (javasolt öntapadó: Ritrama, Lohman (LSE esetén 3M 300LSE)) Magasabb Rz érték esetén akár 130 mikron vastagságú öntapadó film is szükséges lehet. (javasolt öntapadó: Lohman, 3M 467MP, 3M 468 MP (LSE esetén 3M 300LSE))
Eltávolítás / csere gyakorisága
éhány öntapadó eltávolítható ragasztó maradvány nélkül, némely öntapadó viszont rendkívül makacs ragasztó maradványt hagy a hordozó felületen, amelyet eltávolítani nagyon nehéz.
Cégünk a következő öntapadó gyártók termékeit készletezi:
Elektromos jellemzők
A fóliabillentyűzetek tetszőleges kapcsolással megvalósíthatóak, azonban a szükséges rétegszám jelentős ár befolyásoló tényező lehet. Jellemzően a következő bekötések, vagy ezek kombinációja szokott előfordulni:
